 　　閥門安裝前的試壓

　　閥門安裝前，應作強度和嚴密性試驗。試驗應在每批(同牌號、同型號、同規格)數量中抽查10%，且不少于1個。對于安裝在干管上起切斷作用的閉路閥門，應逐個作強度和嚴密性試驗。閥門的強度試驗壓力為公稱壓力的1.5倍;嚴密性試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏。

　　4、生活給水系統管道的清洗和消毒

　　給水管道采用與管材相適應的管件。生活給水系統所涉及的材料必須達到飲用水衛生標準。

　　生活給水系統管道在交付使用前須沖洗和消毒，并經有關部門取樣檢驗符合國家《生活飲用水標準》方可使用。

　　5、室內排水系統的灌水、通球、通水試驗

　　1.隱蔽或埋地排水管道在隱蔽前須作灌水試驗，其灌水高度應不低于底層衛生器具的上邊緣或底層地面高度。

　　2.滿水15分鐘水面下降后，再灌滿觀察5分鐘，液面不降，管道及接口無滲漏為合格。

　　排水主立管及水平干管道均應做通球試驗，通球球徑不少于排水管管道的2/3，通球率必須達到100%。

　　排水管道須暢通，內壁光滑，無縮徑;試驗球可順利通過主立管、排水干管，到達第一個市政檢查井，系統管道暢通無阻塞現象。

　　排水系統管道安裝完畢后，灌水、通球試驗均達應到《 建筑給排水及采暖工程施工質量驗收規范》GB50242-2002的要求后，整個系統作通水試運行，并作相應的文字記錄。

　　6、衛生器具安裝的技術措施

　　器具安裝要正確。坐標允許偏差：單獨器具10mm;成排器具5mm;安裝應平直，垂直度的允許偏差不得超過3mm。安裝高度符合設計要求，允許偏差：單獨器具±15mm;成排器具±10mm。

　　7、閥門、水表安裝的技術措施

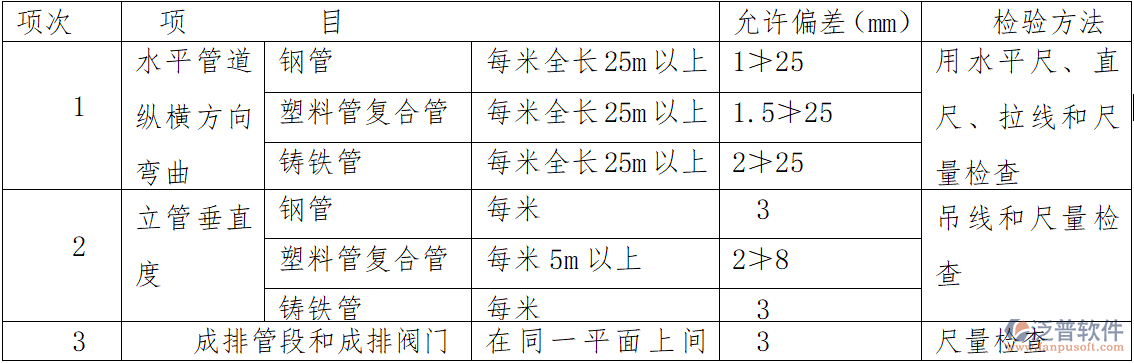

　　水表安裝應水平放置，安裝在便于檢修、不易暴曬、污染的地方，表殼距墻面凈距為10～30mm，水表進水口中心尺寸標高按設計要求，允許偏差為±10mm。閥門要按圖紙要求的位置進行安裝，安裝前要進行嚴密性試驗，偏差符合下表的規定，按規范的要求不滲漏才算合格。DN25以下的閥門要做見證檢驗。

　　衛生間地面找平層

　　1 技術準備

　　(1) 進行技術復核，基層標高、管道埋設符合設計要求，并經驗收合格。

　　(2) 施工前應有施工方案，有詳細的技術交底，并交至施工操作人員。

　　(3) 各種進場原材料進行進場驗收，材料規格、品種、材質等符合設計要求，

　　2 材料準備

　　(1)水泥采用硅酸鹽水泥、普通硅酸鹽水泥或礦渣硅酸鹽水泥，其強度等級不得低于32.5級。

　　(2)砂宜采用中砂或粗砂，含泥量不應大于3%。

　　(3)石采用碎石或卵石，粗骨料的級配要適宜，其最大粒徑不應大于墊層厚度的2/3，含泥量不應大于2%。

　　(4)水宜采用飲用水。

　　(5)外加劑：混凝土中摻用外加劑的質量應符合現行國家標準《混凝土外加劑》(GB8076)的規定。

　　3 主要機具

　　混凝土攪拌機、砂漿攪拌機、翻斗車、手推車、平板振搗器、磅秤、篩子、鐵鍬、小線、木拍板、刮杠、木抹子、鐵抹子等。

　　4 作業條件

　　(1)樓地面基層施工完畢，暗敷管線、預留孔洞等已經驗收合格，并作好記錄。

　　(2)控制找平層標高的水平控制線已彈完。

　　(3)樓板孔洞已進行可靠封堵。

　　(4)水、電布線到位，施工機具、材料已準備就緒。

　　5施工工藝

　　5.1 工藝操作流程

　　(1) 清理基層：澆灌混凝土前，應清除基層的淤泥和雜物;基層表面平整度應控制在10mm內。

　　(2)找標高、彈線：根據墻上水平標高控制線，向下量出找平層標高，在墻上彈出控制標高線。找平層面積較大時，采用細石混凝土或水泥砂漿找平墩控制墊層標高，找平墩60mm×60mm，高度同找平層厚度，雙向布置，間距不大于2m。用水泥砂漿做找平層時，還應沖筋。

　　(3) 鋪設混凝土或砂漿

　　a鋪設前，將基層濕潤，并在基底上刷一道素水泥漿或界面結合劑，隨刷隨鋪混凝土或砂漿。

　　b混凝土或砂漿鋪設應從一端開始，由內向外連續鋪設。應連續澆灌，間歇時間不得超過2 小時。如間歇時間過長，應分塊澆筑，接槎處按施工縫處理，接縫處混凝土應搗實壓平，不現接頭槎。

　　c室內地面的水泥混凝土找平層，應設置縱向縮縫和橫向縮縫;縱向縮縫間距不得大于6m，并應做成平頭縫或加肋板平頭縫，當找平層厚度大于150mm 時，可做企口縫;橫向縮縫間距不得大于12m，橫向縮縫應做假縫。

　　d平頭縫和企口縫的縫間不得放置隔離材料，澆筑時應互相緊貼，企口縫尺寸應符合設計要求，假縫寬度為5～20mm，深度為找平層厚度的1/3，縫內填水泥砂漿。

　　e找平層施工完后12h 應進行覆蓋和澆水養護，養護時間不得少于7d。禁止施工人員在其上行走造成隔離表面損壞。
